VMC1370立式数控加工

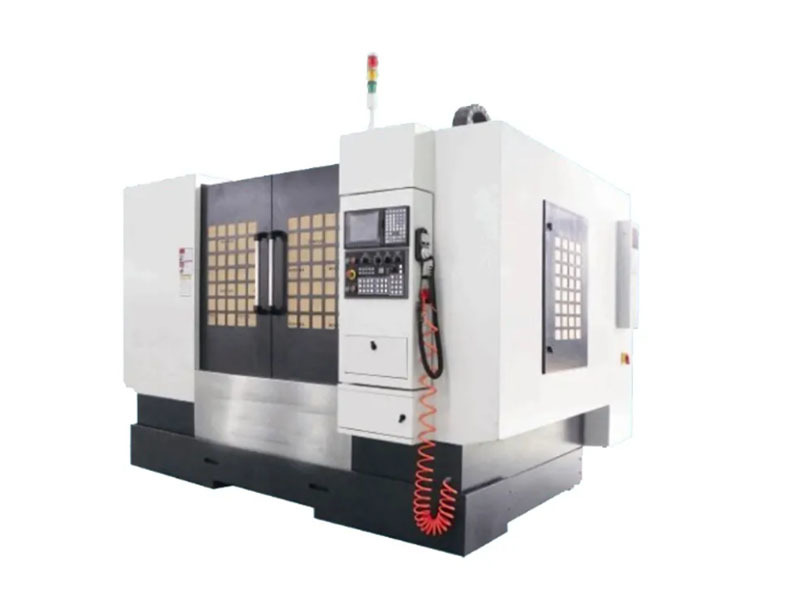

VMC1370型立式加工中心采用立式框架布局，立柱固定在床身上，主轴箱沿立柱上下移动(Z向)、滑座沿床身纵向移动(Y向)、工作台沿滑座横向移动(X向)的结构。

类别:

关键字:

VMC1370立式数控加工

一．功能及特点说明

1机床总体布局

床身、工作台、滑座、立柱、主轴箱等大件均采用高强度铸铁材料，造型为树脂砂工艺，两次时效处理消除应力。这些大件均采用SW和Ansys优化设计，提高大件和整机的刚度和稳定性，有效抑制了切削力引起的机床变形和振动。

2拖动系统

X、Y轴采用直线导轨，具有高精度、进给速度快、重载荷等特点，提高设备的运动精度。Z轴采用矩形导轨具有高刚性、低噪性，导轨并淬火处理、并采用国际先进的导轨贴塑技术具有摩擦系数小、刚性、可靠性和较强的稳定性。

Z轴伺服电机带有自动抱闸功能，在断电的情况下，能够自动抱闸将电机轴抱紧，使之不能转动，起到安全保护的作用。

3主轴组

主轴组采用台湾专业厂家生产，具有高精度，高刚性。轴承采用P4级主轴专用轴承，整套主轴在恒温条件下组装完成后，均通过动平衡校正及跑合测试，提高了整套主轴的使用寿命及可靠性。

主轴在其转速范围内可实现无级调速，主轴采用电机内置编码器控制，可实现主轴定向和刚性攻丝功能。

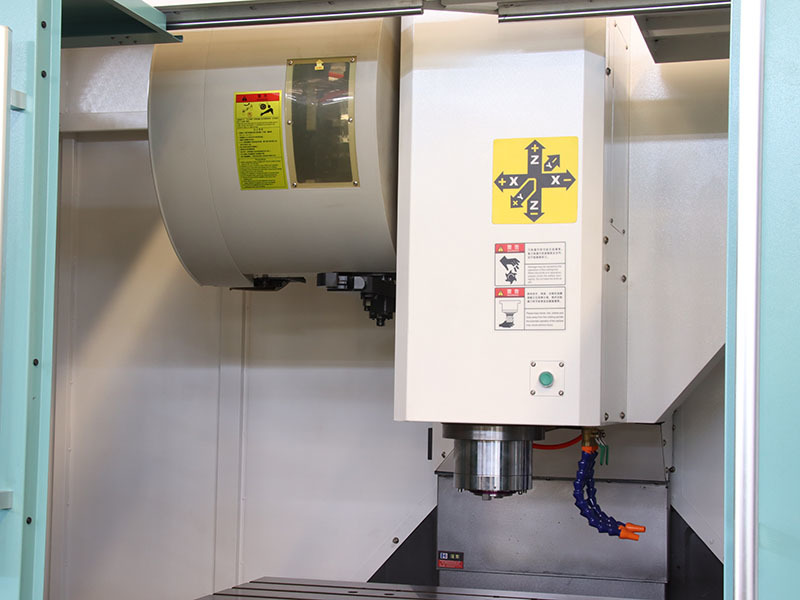

4刀库

采用机械手刀库，安装在立柱侧面，换刀时刀盘由滚子凸轮机构驱动及定位，主轴到达换刀位置后，由机械手换刀装置（ATC）完成还刀和送刀，ATC为滚齿凸轮机构，经过预压后能够高速无噪音运转，使换刀过程快速准确。

5切削冷却系统

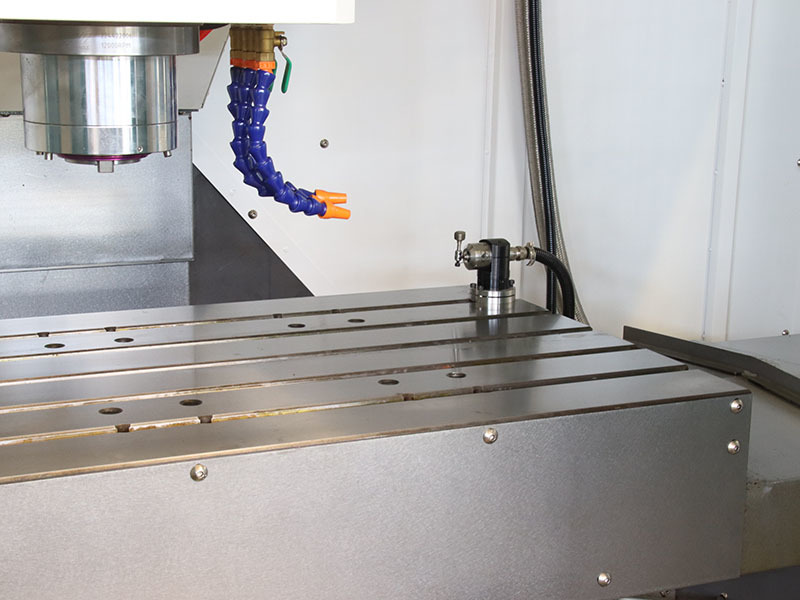

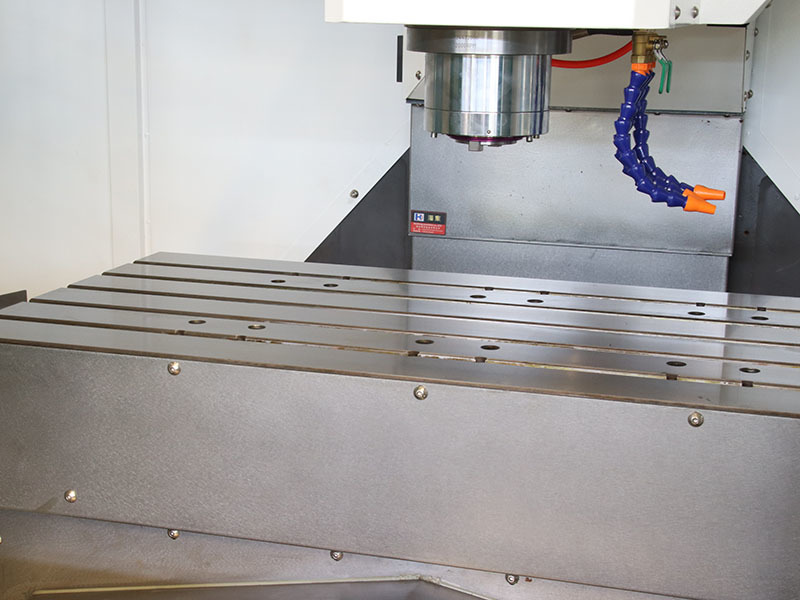

配备大流量冷却泵及大容量水箱，充分保证循环冷却，冷却泵功率：0.4Kw，压力：1.2bar。

主轴箱端面配有冷却喷嘴，既可以水冷也可以风冷，并且随意切换，冷却过程可以通过M代码或控制面板进行控制。

配置清洁气枪，用来清洁机床。

6气动系统

气动三联件能够过滤气源中的杂质和水分，防止不纯净的气体对机床部件损伤和腐蚀。电磁阀组通过PLC程序控制，保证主轴松刀、主轴中心吹气、主轴夹刀、主轴风冷等动作能够快速准确的完成。

7机床防护

机床采用符合安全标准的防护间，既防止冷却液飞溅、又保证操作安全、外观宜人。机床各导轨均有防护罩，防止切屑、冷却液进入机床内部、使导轨和滚珠丝杠免受磨损和腐蚀。

8润滑系统

导轨、滚珠丝杠副均采用中央集中自动稀油润滑，各个节点配有定量式分油器，定时定量向各润滑部位注油，保证各滑动面均匀润滑，有效的减少了摩擦阻力，提高了运动精度，保证了滚珠丝杠副和导轨的使用寿命。

9排屑系统

加工过程中产生的铁屑直接落到防护间上，防护内部斜面结构使得铁屑很顺利的滑落到排屑槽里，然后通过螺旋排屑器将铁屑输送到接屑小车里，简单实用而且经济性好。

10机床工作条件

(1)电源：380V±10% 50HZ±1% 三相交流电

(2)使用温度：5℃-40℃

(3)最佳环境温度：15℃-25℃

(4)相对湿度：40-75%

(5)气源压力：0.5-0.7Mpa

(6)气源流量：350L/min

二．主要规格及技术参数
