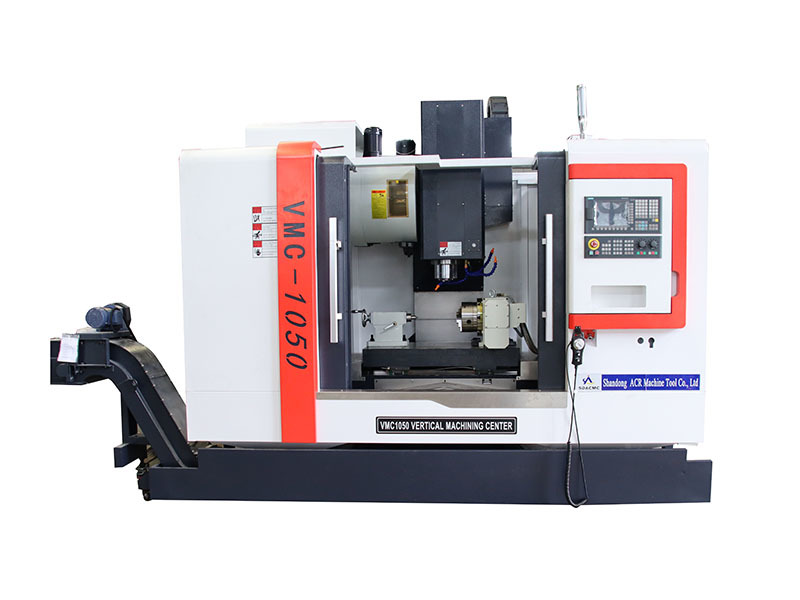

VMC1050数控立式加工中心

整机刚性好，操作方便灵活。可进行立铣、钻、扩、镗、攻丝等加工工序。用途广泛，特别适用于加工各种形状复杂的二、三维凹凸模型及复杂的型腔和表面。更适于企业生产车间批量加工零件。

类别:

立式加工中心

关键字:

VMC1050数控立式加工中心

邮箱：acrcnc@acrtool.com

电话：13793702928

立即咨询

规格
特点
附件

商品名称: VMC1050数控立式加工中心

1 机床主要结构特点

1.1整机刚性好，操作方便灵活。可进行立铣、钻、扩、镗、攻丝等加工工序。用途广泛，特别适用于加工各种形状复杂的二、三维凹凸模型及复杂的型腔和表面。更适于企业生产车间批量加工零件。适用于高精密模具、汽车、机车、航空、航天、仪器仪表、轻工轻纺、电子仪器和机械制造等行业的中小型箱体、盖、板、壳、盘等零件的加工。可进行立铣、钻、扩、镗、刚性攻丝等加工工序。

1.2机床底座、立柱、主轴箱体、工作台等基础件全部采用高强度消失模铸造成型技术，内部金相组织稳定，确保基础件的高稳定性。铸件结构经过机床动力学分析和有限元分析，使其几何结构更加合理，与加强筋的恰当搭配，保证了基础件的高刚性。宽实的机床底座，负荷全支撑的设计，结构符合材料力学的先进设计理念，可确保加工时的重负载能力。

1.3高速高刚性主轴单元结合伺服主轴电机；X/Y/Z采用大扭矩伺服电机。

1.4 X/Y/Z采用高精度高强度滚珠丝杠配合日本NSK滚珠丝杠专用对子轴承。

2主要技术参数及主要配置

机床型号	单位	VMC1050
工作台	工作台尺寸mm	530*1000
	工作台T 型槽	5-18*90
	工作台最大荷重(kg)	600
行程	左右行程(X)mm	1000
	前后行程(Y)mm	500
	上下行程(Z)mm	600
主轴	主轴中心至立柱导轨距离mm	579
	主轴端面至工作台面距离mm	140-740
	主轴刀柄	BT40
	主轴转速(rpm)	8000
	安装直径	Φ150
	主轴马达功率(Kw)	7.5
伺服电机	X.Y.Z轴伺服电机(Kw)	3.9
伺服电机	X.Y.Z电机联接方式	直联
	X.Y.Z 导轨方式	三线
刀具	刀库容量（把）	24把圆盘式刀库
	最大刀具重量Kg	8
	最大刀具长度mm	300
	拉钉型号	BT40 45°
	刀柄型号	BT40
快速移动	XYZ快移速度m/min	24-24-20
	切削进给速度m/min	10
	XYZ重复定位精度mm	±0.004
机器外形	(L×W×H)mm	2920×2400×2700
机床总重	(t)	6.0
系统		GSK25I
