- 商品名称: TCK50A斜床身数控车床
一机床主要结构特点：
1.1 本机床是公司2023年新设计的一款新产品，整机结构紧凑、外形美观宜人、主轴大扭矩、高刚性、性能稳定可靠、具有优良的精度保持性。
1.2 采用45°整体斜床身结构，Z/X向和尾座均配置高精度预负荷台湾直线滚柱导轨，尾座采用伺服驱动，液压锁紧，尾座套筒液压顶紧工件的方式，机床的位置精度高，排屑流畅、适合高速高精加工。
1.3 采用高精度主轴轴承组且经精密装配和动平衡测试的主轴，保证主轴精度高的、噪声低、刚性强。

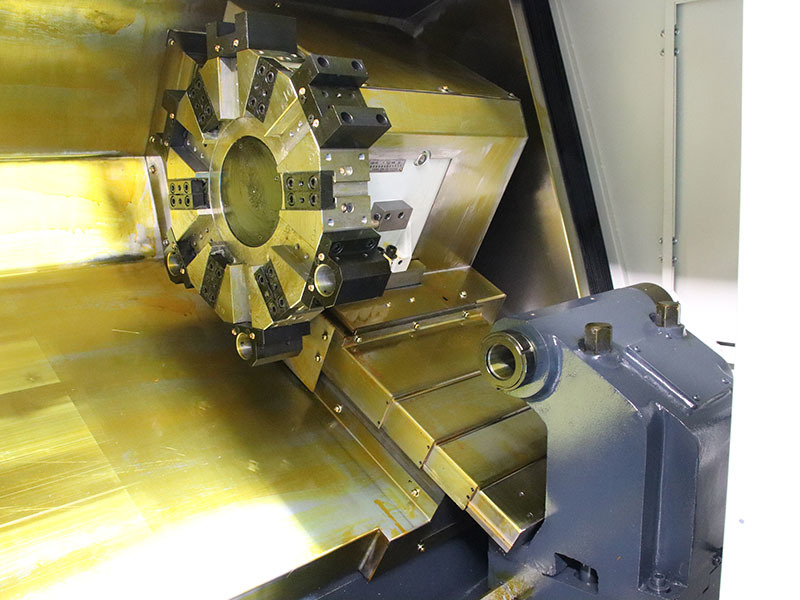

1.4选用刀塔方式，换刀速度快，定位精度高。
1.5 X、Z方向进给采用伺服电机通过大扭矩低惯量弹性联轴器与丝杠直联，确保定位精度和重复定位精度。
1.6采用先进的集中自动润滑装置，定时、定量的自动间歇式润滑，工作稳定可靠。

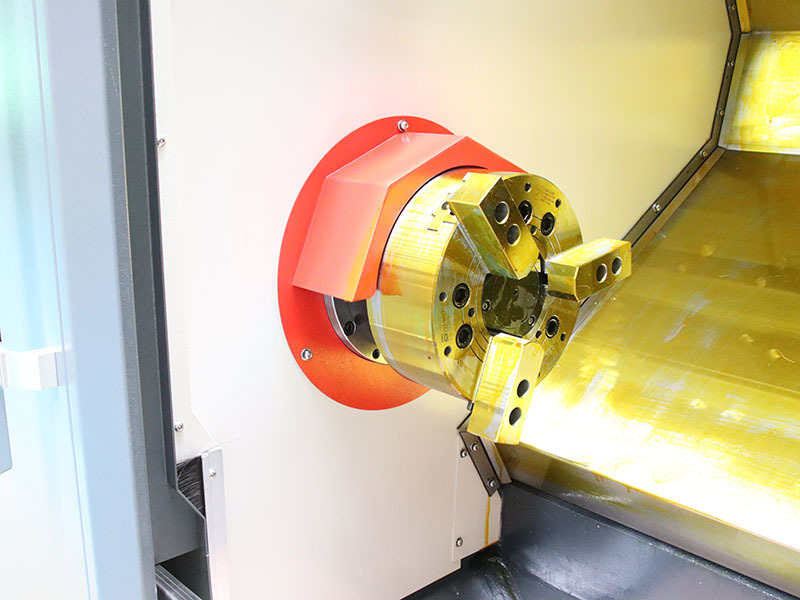

1.7采用国产的液压卡盘。
1.8尾座采用伺服驱动，线轨钳制器液压锁紧，液压套筒顶紧工件的方式进行加工。
二.机床的主要技术参数：
项目
单位
规格
备注
床身上最大回转直径
mm
Φ560
最大切削长度
mm
500
最大切削直径
mm
盘类Φ400轴类Φ350
滑板上最大回转直径
mm
Φ350
主轴端部型式及代号
A2-6
前端锥孔1:20
主轴孔直径
mm
Φ65
最大通过棒料直径
mm
Φ50
中空卡盘可用
单主轴
主轴箱
主轴转速范围
r/min/Nm
50～3500
超同步
主电机
输出功率
30分钟/连续
kW
11
标准卡盘
卡盘直径
inch
8²
X轴快移速度
m/min
30
滚动导轨
Z轴快移速度
m/min
30
滚动导轨
X轴行程
mm
210
Z轴行程
mm
560
尾座行程
mm
450
油缸驱动线轨（选配伺服驱动）
尾座主轴锥孔锥度
莫氏
莫5
标准刀架形式
卧式8工位
刀具尺寸
外圆刀
mm
25×25
镗刀杆直径
mm
Ф40/Ф32/Ф25/Ф20
刀盘可否就近选刀
是
机床重量
总重
kg
4000
最大承重
盘 类 件
kg
200(含卡盘等机床附件)
轴 类 件
kg
500(含卡盘等机床附件)
机床外型
长×宽×高
mm
2750×2000×1900
不含排屑器
三、机床标准配置及主要外购件：
配套件名称
规格型号
生产厂家
备 注
数控系统
FANUC 0i –TF
FANUC
日本
主 电 机
11KW
超同步
北京
X轴电机
(带刹车)
βiSc12/3000-B（带抱闸）
FANUC
日本
Z轴电机
βiSc12/3000
FANUC
日本
主轴轴承
90X140X37
进口
NSK/NTN（日本）
100X150X37
100X150X45
X轴滚珠丝杠
φ32×12-635
南京工艺
南京（选配上银）
Z轴滚珠丝杠
φ32×12-1042
南京工艺
南京（选配上银）
X轴导轨
35规格
进口
HIWIN（台湾）/THK（日本）
Z轴导轨
35规格
进口
HIWIN（台湾）/THK（日本）
尾座导轨
35规格
进口
HIWIN（台湾）/THK（日本）
X轴丝杠轴承
25X62X15
进口
NSK/NTN（日本）
Z轴丝杠轴承
25X62X15
进口
NSK/NTN（日本）
液压卡盘
8寸中空
KPT
常州
尾 座
液压尾座
国产
尾座顶针
MT5
进口
刀 架
卧式8工位液压刀架
国产
小金刚（选配台湾Swift）
冷却排屑装置
链板式排屑器
国产
选配
