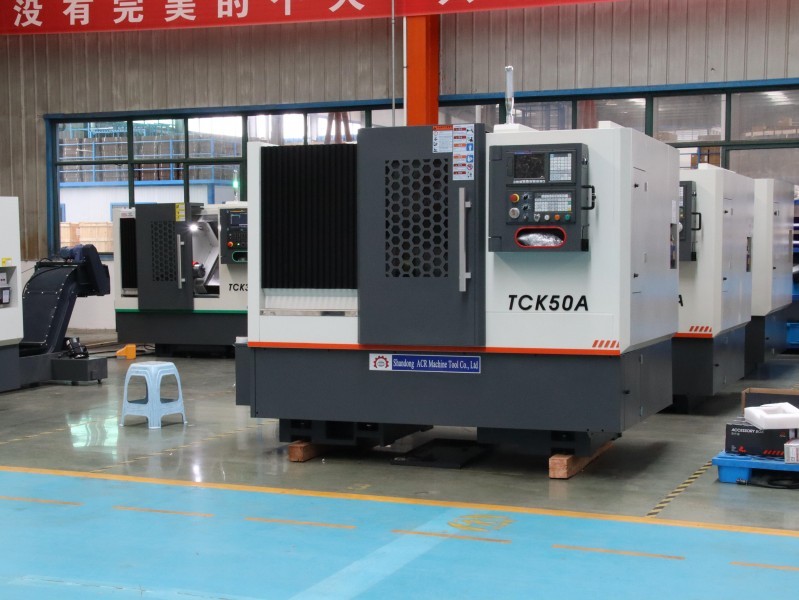

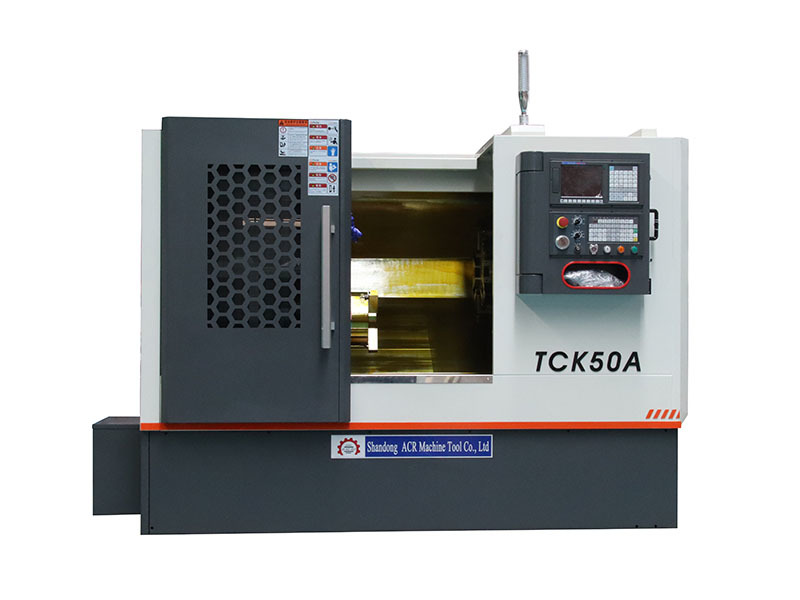

TCK50A /1500斜床身数控车床


本机床是公司2023年新设计的一款新产品,整机结构紧凑、外形美观宜人、主轴大扭矩、高刚性、性能稳定可靠、具有优良的精度保持性。

关键字:

TCK50A /1500斜床身数控车床

电话

电话:13793702928

  • 规格
  • 特点
  • 附件
    • 商品名称: TCK50A /1500斜床身数控车床

    1  机床主要结构特点:

    1.1 本机床是公司2023年新设计的一款新产品,整机结构紧凑、外形美观宜人、主轴大扭矩、高刚性、性能稳定可靠、具有优良的精度保持性。

    1.2 采用45°整体斜床身结构,Z/X向和尾座均配置高精度预负荷台湾直线滚柱导轨,尾座采用伺服驱动,液压锁紧,尾座套筒液压顶紧工件的方式,机床的位置精度高,排屑流畅、适合高速高精加工。

    1.3 采用高精度主轴轴承组且经精密装配和动平衡测试的主轴,保证主轴精度高的、噪声低、刚性强。

    1.4选用刀塔方式,换刀速度快,定位精度高。

    1.5 X、Z方向进给采用伺服电机通过大扭矩低惯量弹性联轴器与丝杠直联,确保定位精度和重复定位精度。

    1.6采用先进的集中自动润滑装置,定时、定量的自动间歇式润滑,工作稳定可靠。

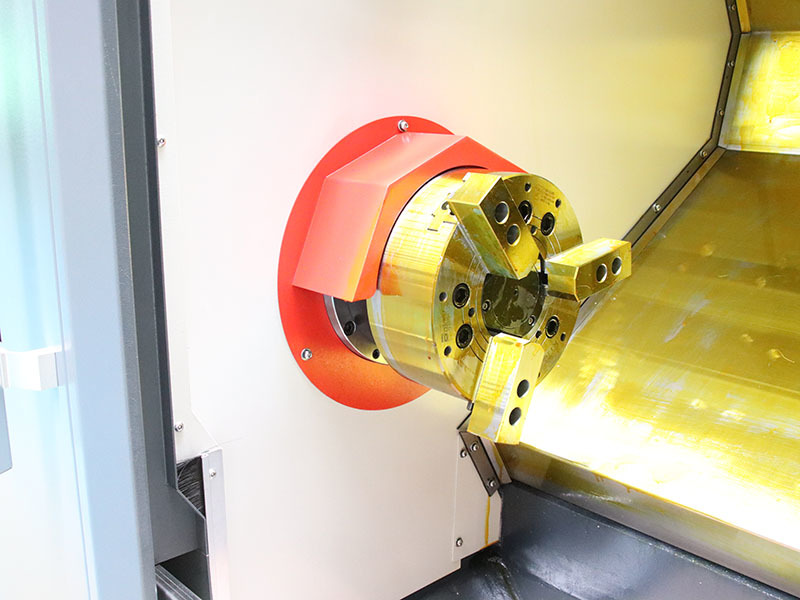

    1.7采用国产的液压卡盘。

    1.8尾座采用伺服驱动,线轨钳制器液压锁紧,液压套筒顶紧工件的方式进行加工。

    2  主要技术参数及主要配置、精度指标

    序号

    机床型号

    单位

    TCK50Ax1500

    1

    床身上最大回转直径

    mm

    Φ560

    2

    横溜板最大回转直径

    mm

    Φ260

    3

    最大加工长度

    mm

    1500

    4

    最大加工直径(盘类)

    mm

    Φ440

    5

    标准卡盘规格

    英寸

    10寸

    6

    X轴最大行程

    mm

    260

    7

    Z轴最大行程

    mm

    1600

    8

    主轴最高转速

    rpm

    3000rpm

    9

    主轴变速级数



    无极变速

    10

    主轴端部代号



    A2-8

    11

    主轴通孔

    mm

    Φ86

    12

    拉管通孔

    mm

    Φ75

    13

    快移速度

    m/min

    X:18 Z:18

    14

    切削进给速度

    mm/min

    1-15000

    15

    X/Z向电机扭矩

    NM

    10/15(X向带抱闸)

    16

    主轴电机功率

    KW

    15

    17

    卧式刀塔工位



    8

    18

    车刀刀体尺寸

    mm

    25´25

    19

    最大镗刀直径

    mm

    Æ40

    20

    套筒直径

    mm

    90

    21

    套筒行程

    mm

    80

    22

    尾座套筒锥孔



    莫氏5#

    23

    尾座最大行程

    mm

    1400

    24

    总电源容量

    KVA

     22

    25

    切削水箱容量

    L

     90

    26

    外形尺寸(长×宽×高)

    mm

    4000*2000*2000

    27

      整机重量

    KG

    5000



    机床主要精度指标

    检验项目

    标准允差(mm)

    主轴的周期性轴向窜动

    0.005

    主轴卡盘定位锥面的径向跳动

    0.005

    位 置 精 度

    重复定位精度A

    X:±0.003  Z:±0.003

    直径一致性

    0.01/150

    平面度

    0.02/φ200

    螺纹螺距积误差

    0.010/50

    表面粗糙度

    Ra1.6μm





    主要配置清单

    名称

    规格型号

    数量

    品牌

    产地

    控制系统

    GSK988T

    1套

    广数

    国产

    主轴单元

    Φ230

    1套

    海纳

    国产

    X向丝杠轴承

    25TAC62

    2套

    NSK

    日本

    Z向丝杠轴承

    40TAC72

    5套

    NSK

    日本

    伺服刀塔

    TCS-100-8T

    1套

    承鑫

    台湾

    主轴电机和驱动

    伺服主电机(15 KW)

    1套

    超同步

    国产

    X/Z滚柱导轨

    45/45

    各2套

    银泰/上银

    台湾

    尾座滚柱导轨

    45

    2套

    银泰/上银

    台湾

    X/Z滚珠丝杠

    3210/5010

    各1套

    银泰/上银

    台湾

    尾座滚珠丝杠

    4010

    1套

    岐山

    国产

    自动润滑装置

    RBCLB-3ZK

    1套

    和进

    国产

    液压站

    1.5kw

    1套

    蒙福

    国产

    液压卡盘油缸

    10寸

    1套

    倍得福

    国产

    冷却泵

    180W

    1套

     简阳

    国产

    液压尾顶

    Φ90X80

    1套

    普鲁特

    国产

    液压中心架

    K11120X20AⅡ

    1套

    环球

    国产(选配)
