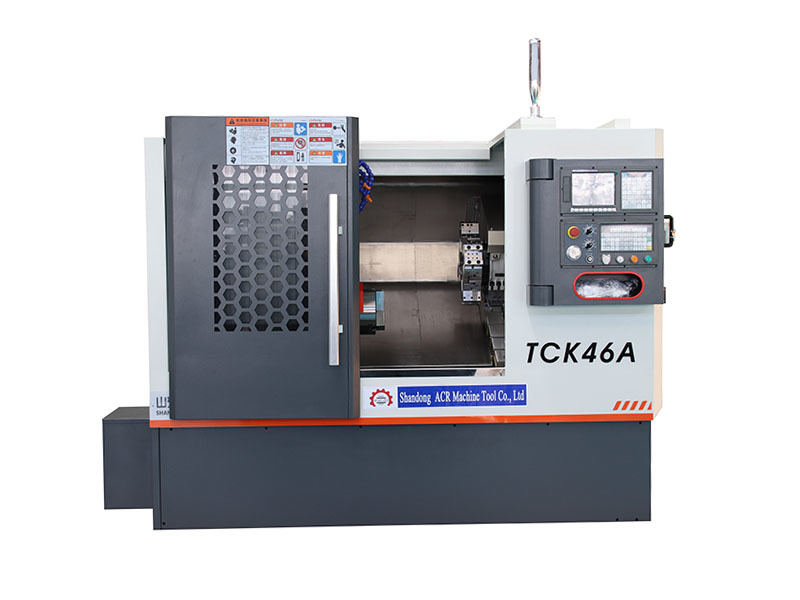

- 商品名称: TCK46A斜床身数控车床
一、 机床主要结构特点：
- 本机床是一款高速度、高精度、高可靠性的斜床身机床。床座、床身、床头箱等主要构件均采用高强度材料铸造而成，确保机床长期使用的稳定性。
- 采用45°整体斜床身结构，配置高精度预负荷直线滚动导轨，机床的位置精度高，排屑流畅、适合高速高精加工。
- 高速高精高刚性弹壳式主轴单元，伺服主轴电机、可以达到更高主轴转速；轴承采用前3后2共5个角接触轴承，既高速又高刚。主轴单元在恒温室内组装，组装后经连续72小时恒温跑合，上机后再经连续72小时试运转，确保高速高精性能的可靠。

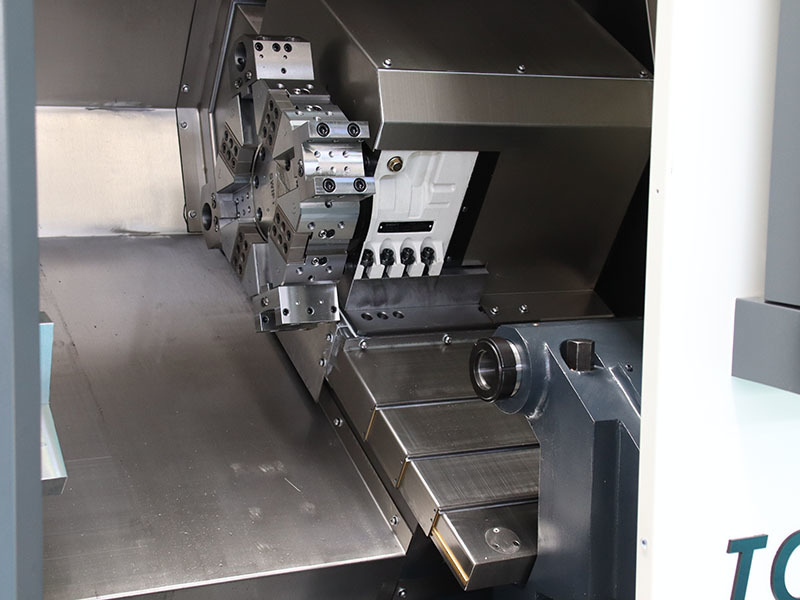

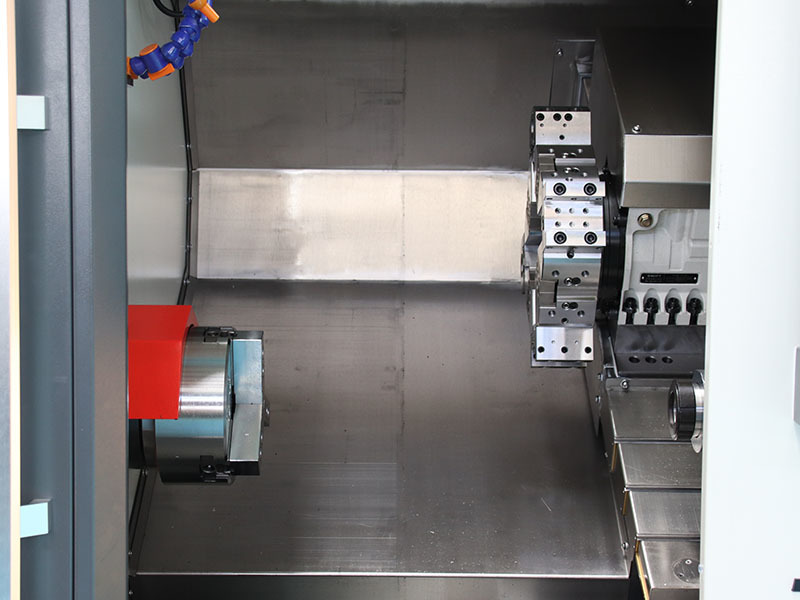

- 选用排刀方式，换刀速度快，定位精度高。
- X、Z方向进给采用C3级双螺母预加载荷之精密滚珠丝杠，伺服电机通过大扭矩低惯量进口弹性联轴器与丝杠直联，丝杠支承采用预拉伸结构，能消除传动背隙并预先补偿机床长时间运转中热变形对精度的影响，确保定位精度和重复定位精度；采用先进的集中自动润滑装置，定时、定量的自动间歇式润滑，工作稳定可靠。
- 机床防护采用全防护设计，宜人性强，美观独特，防水防屑可靠，维护方便。
二、主要技术参数
机床型号
单位
TCK46
床身上最大回转直径
mm
Φ460
横溜板最大回转直径
mm
Φ140
标准卡盘规格
英寸
8″
X轴最大行程
mm
350
Z轴最大行程
mm
280/350
导轨形式
台湾线轨
主轴最高转速
rpm
3500rpm（主轴单元）
主轴端部代号
A2-5
允许通过棒料（主轴拉管内径）
mm
Φ42
快移速度
m/min
X:15 Z:20
X/Z向电机扭矩
NM
X:6（带抱闸）/Z:6
主轴电机功率
KW
5.5
刀杆截面
mm
25×25
刀具数量
把
8工位液压
X/Z向双向定位精度
mm
0.016/0.02
X/Z向单向重复定位精度
mm
0.006/0.006
外形尺寸（长×宽×高）
mm
2100×2000×15650
整机重量
KG
2200
三、主要配置清单
名称
规格型号
数量
品牌
产地
备注
控制系统
980TDC
1套
广数
国产
主轴单元
φ140
1套
自制
国产
刀塔
1套
自制
国产
主轴电机和驱动
伺服主电机（5.5 KW）
1套
超同步/广数
国产
导轨
直线导轨
1套
上银
台湾
滚珠丝杠
1套
岐山
国产
自动润滑装置
1套
国产
液压站
1套
蒙福/艾利特
南京
液压卡盘
中空8〃
1套
艾维基业
台湾
液压油缸
中空8〃
1套
艾维基业
台湾
冷却泵
1套
国产
