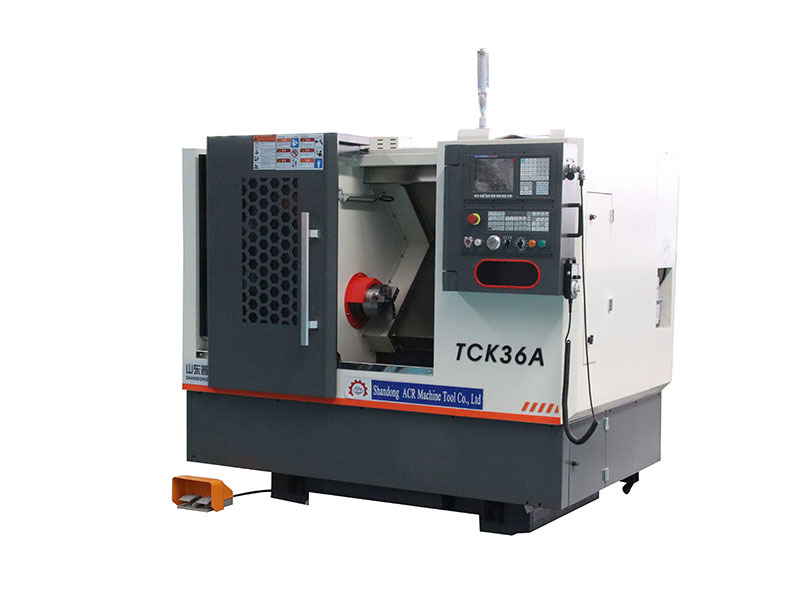

TCK36A线轨斜床身数控车床


本机床是一款高速度、高精度、高可靠性的斜床身机床。床座、床身、床头箱等主要构件均采用高强度材料铸造而成,确保机床长期使用的稳定性。

关键字:

TCK36A线轨斜床身数控车床

电话

电话:13793702928

  • 规格
  • 特点
  • 附件
    • 商品名称: TCK36A线轨斜床身数控车床

    一、 机床主要结构特点:

    1. 本机床是一款高速度、高精度、高可靠性的斜床身机床。床座、床身、床头箱等主要构件均采用高强度材料铸造而成,确保机床长期使用的稳定性。
    2. 采用45°整体斜床身结构,配置高精度预负荷台湾直线滚动导轨,机床的位置精度高,排屑流畅、适合高速高精加工。
    3. 高速高精高刚性弹壳式主轴单元,伺服主轴电机、可以达到更高主轴转速。主轴单元在恒温室内组装,组装后经连续72小时恒温跑合,上机后再经连续72小时试运转,确保高速高精性能的可靠。
    4. 选用排刀方式,换刀速度快,定位精度高。
    5. X、Z方向进给采用伺服电机通过大扭矩低惯量弹性联轴器与丝杠直联,丝杠支承采用预拉伸结构,能消除传动背隙并预先补偿机床长时间运转中热变形对精度的影响,确保定位精度和重复定位精度;采用先进的集中自动润滑装置,定时、定量的自动间歇式润滑,工作稳定可靠。
    6. 机床防护采用全防护设计,宜人性强,美观独特,防水防屑可靠,维护方便。













    二、主要技术参数

    部分

    项  目

    TCK36A

    主要参数

    床面最大上回转直径

    Φ360mm



    主轴及卡盘参数

    刀架上最大加工直径

    Φ170mm

    最大加工长度

    300mm

    主轴头形式

    A2-5

    夹紧形式

    液压卡盘



    进给部分参数

    主轴电机功率(KW)

    3.7

    主轴最高转速

    4000rpm



    外型

    主轴通孔直径

    Φ48mm

    X轴极限行程

    310mm

    X轴电机扭矩

    6N.M

    X/Z轴线轨规格

    30/30

    Z轴极限行程

    350mm

    Z轴电机扭矩

    6 N.M

    X、Z轴连接方式

    直联

    床身形式及斜度

    外型尺寸(长×宽×高)

    2150×1500×1750

    重量

    重量(约重)

    2600kg



    三、主要配置清单

    名称

    规格型号

    数量

    品牌

    产地

    控制系统

    980TC3

    1套

    广数

    广州

    主轴单元

    φ140

    1套



    国产

    丝杠专用轴承



    1套

    哈轴

    国产

    主轴电机

    3.7KW伺服

    1套

    广数

    广州

    导轨类型

    直线滚柱导轨

    1套

    银泰/上银

    台湾

    滚珠丝杠

    3210

    1套

    岐山

    国产

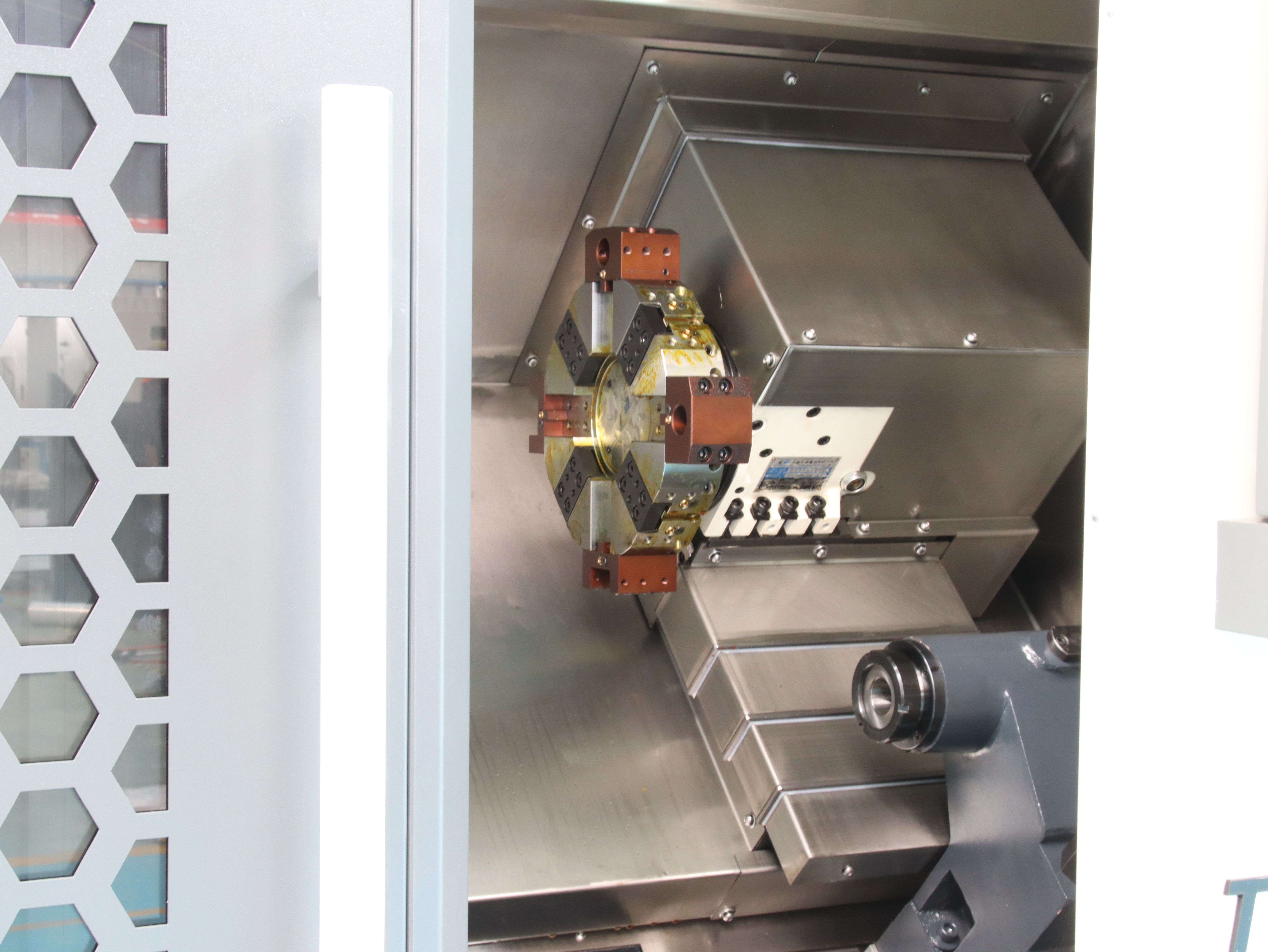

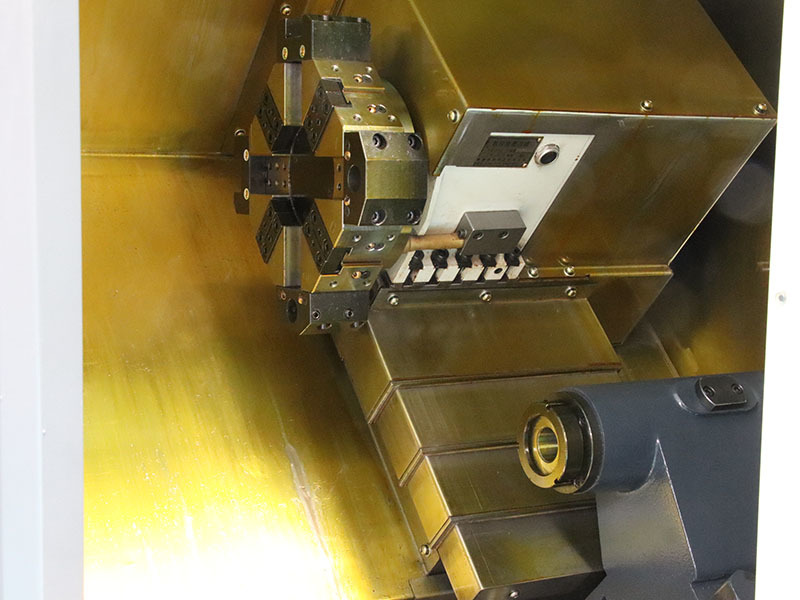

    液压刀架型式

    8工位卧式刀塔

    1套

    亚兴

    国产

    自动润滑装置

    HR-3

    1套

    沪润

    国产

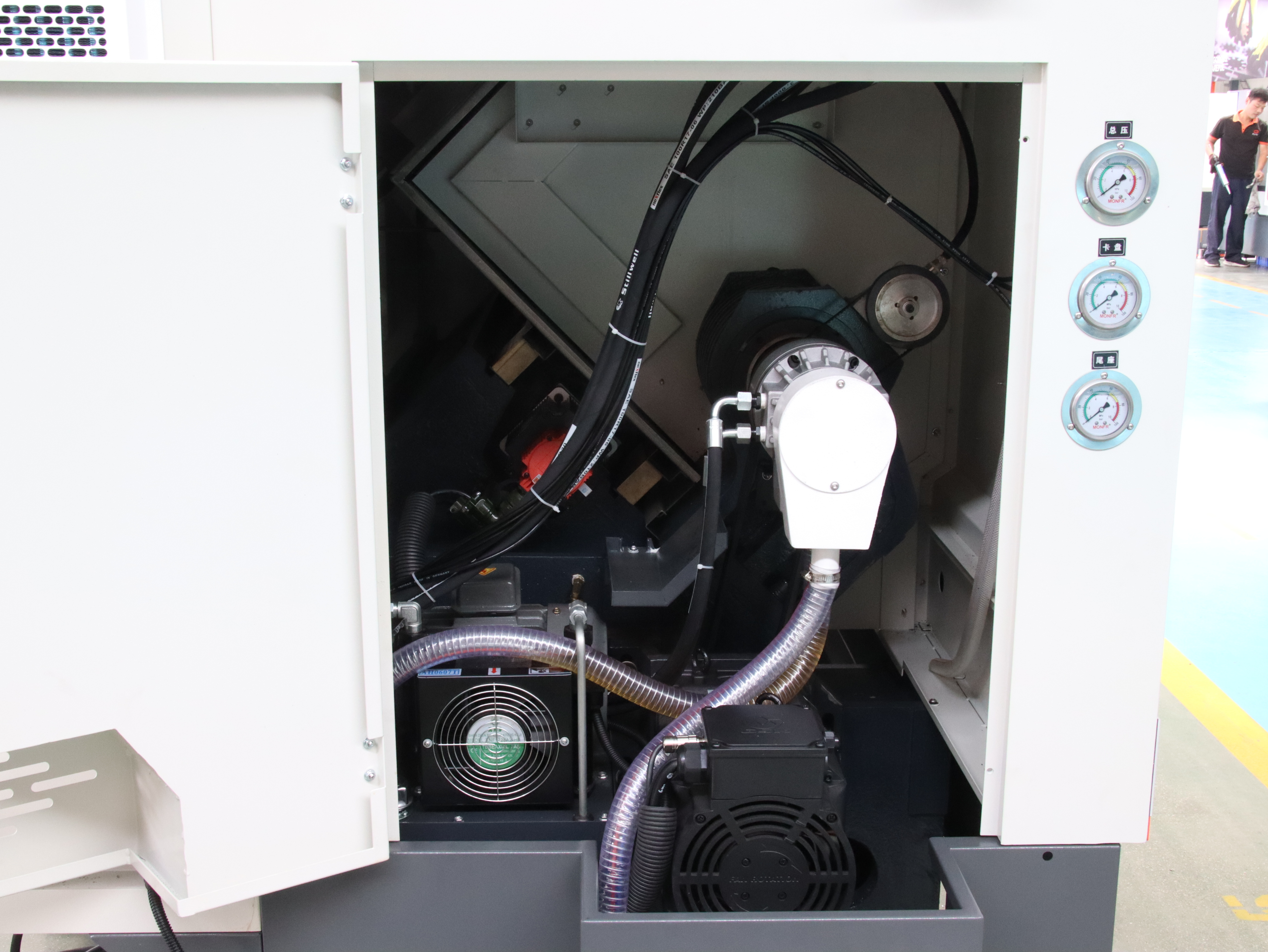

    液压站

    0.75kW/40L

    1套



    国产

    液压油缸

    中空6〃

    1套

    贝德福

    常州

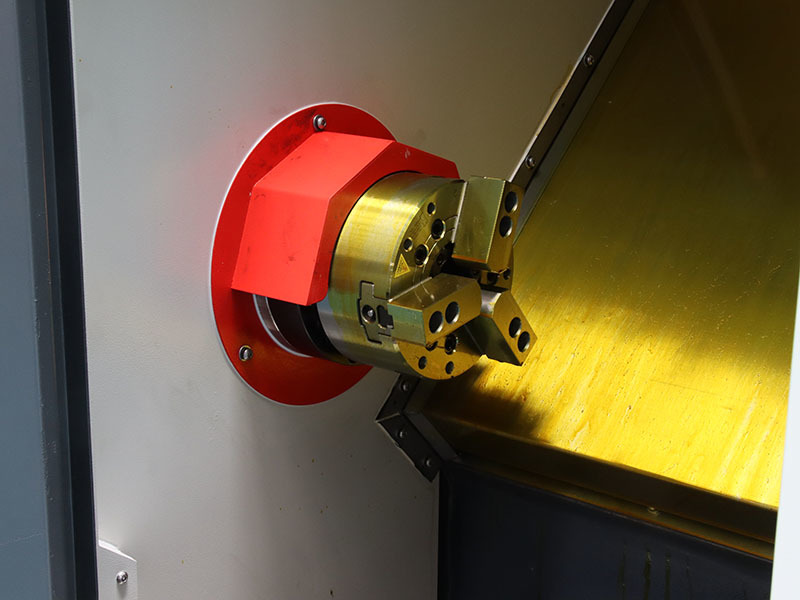

    液压卡盘

    中空6〃

    1套

    贝德福

    常州

    冷却泵

    DB-12

    1套

    浙日

    国产
