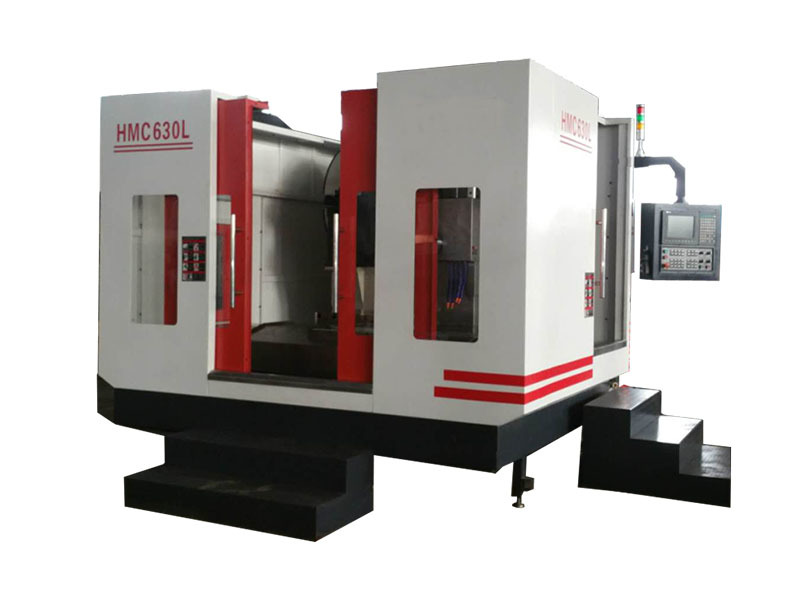

HMC630L卧式加工中心


气动系统装有三点组合,压力开关、电磁阀等,实现气动换刀,主轴吹气,压力6-8kg/cm2,流量220L/min,外接气枪,可对工作区域进行清洁。

关键字:

卧式加工中心

电话

电话:13793702928

  • 规格
  • 特点
  • 附件
    • 商品名称: HMC630L卧式加工中心

    一.主要技术参数

    1.移动行程

    左右行程(X)mm

    1000

    前后行程(Y)mm

    900

    上下行程(Z)mm

    800

    2.工作台规格

    工作台台面尺寸mm

    630*630

    工作台承重Kg

    1200

    5.主轴锥孔(型号/套筒直径mm)

    BT50/Φ190

    备注:

    台湾产高速同步齿型带驱动主轴,主轴转速高达6000rpm配合整体加强型特殊设计的床身结构,特别适合于高强度、高效率、优质表面光洁度的特殊加工要求。

    6.主轴Spindle转速(RPM  转数/分)



    6000



    7.推荐选用电机参数

    (主电机/Kw,A.X、Y、Z轴/Kw)

    主轴β 11/15Kw;

    X轴β18/ 2.0 Kw;

    Y轴β22/2.5Kw;

    Z轴 β22/2.5Kw;A旋转轴β18/ 2.0 Kw;

    8.滚珠丝杆

    X Y Z轴滚珠丝杆规格mm

    4012  5012

    三轴采用台湾C3级高幅度及精密预拉级之滚珠丝杆

    9.联接(传动)方式

    X.Y.Z电机联接方式

    直联(传动)

    主轴Spindle联接方式

    皮带(传动)

    10.进给速度G00、G01(速率)

    G00快速进给mm/min

    Rapid federate

    X轴快速进给mm/min

    30m/min

    Y轴快速进给mm/min

    24m/min

    Z轴快速进给mm/min

    30m/min

    11.滚柱线规

    X向滚柱线规规格

    45

    三轴线规采用台湾H级高精度滚柱线规

    Y向滚柱线规规格

    55

    Z向滚柱线规规格

    45





    12.最小输入单位mm

    脉冲当量mm

    0.001

    13.机床精度mm

    重复定位精度mm

    ±0.0085

    备注:机床精度检测标准(高标准、高精度)

    ⑴JB/T 8771.2-1998《立式加工中心几何精度检验》

    ⑵JB/T8771.4-1998《加工中心线性定位精度和重复定位精度检验》

    ⑶JB/T8771.7-1998《加工中心精加工试件精度检验》

    ⑷JB/T8801-1998《加工中心技术条件》

    定位精度mm

    ±0.010/300

    14. 气动系统

    气压需求Kg/cm2

    ≥6

    备注:

    气动系统装有三点组合,压力开关、电磁阀等,实现气动换刀,主轴吹气,压力6-8kg/cm2,流量220L/min,外接气枪,可对工作区域进行清洁。

    15.冷却系统

    冷却系统容积L

    300

    备注:

    四川简阳冷却泵,电机功率180W,流量40L/min,

    切削冷却为万向喷头喷射冷却液。

    16.润滑系统

    最大压力kg/cm2

    5

    备注:采用河谷自动润滑装置,对各滑动面及滚珠丝杠施行强制润滑;注油时间间隔和注油量可调;润滑箱容积2L。中央集中式三轴轴承及滑道给油润滑。

    17.电控柜冷却系统

    冷热交换机

    机床 标配

    备注:电控柜冷却采用冷热交换器降温,密封防尘,防尘等级IP65

    电柜空调

    机床 选配

    18.主轴冷却系统

    风冷

    机床 标配

    主轴风扇

    油冷

    机床 选配

    主轴风扇

    19.电气系统

    国家标准

    备注:符合GB/T5226.1-1996《工业机械电气设备第一部分:通用技术条件》标准;系统具有完善可靠的联锁、安全保护和故障自诊断报警功能;配有RS232标准通讯接口,可用计算机软盘进行程序的储存(根据用户的要求可提供相应的软件);可根据用户要求选择其他的系统;电气柜线路采用国家标准,远远超出各个厂家标准,在苛刻的使用条件下依然拥有其稳定和耐用的特性。

    20.机床电源

    机床电源电压范围V

    交流三相380V±10%  50Hz

    机床用电总功率Kva

    ≤35

    21.机床外观尺寸(机床防护系统)mm

    3300mm*3100mm*2950mm

    机床标准颜色:上白下灰

    备注:

    机床防护装置安全、齐全、可靠;符合GB15760-1995《金属切削机床安全防护通用技术备件》;机床噪声:符合国家标准〈75db

    22.机械重量Kg

    毛重Kg

    8000

    23.正常使用条件

    环境温度℃

    0—40

    湿度%

    ≤85

    备注:本公司随时在进行机器的改进工作,因此保留技术参数的权利,变更时恕不另行通知。若签订合同,则以合同的为准。

    二、主要配置清单

    序号

    名称

    型号或图号

    产地

    数量

    备注

    1

    主轴单元

    BT50(套筒φ190)皮带式

     台湾丹铨

    1套



    2

    增压打刀缸

    6000

    台湾丹铨

    1套



    3

    X向滚珠丝杠副

    5012

    台湾上银

    1套



    4

    Y向滚珠丝杠副

    5012

    台湾上银

    1副



    5

    Z向滚珠丝杠副

    5012

    台湾上银

    1副



    6

    X向滚珠线规

    45

    台湾上银

    2副



    7

    Y向滚珠线规

    55

    台湾上银

    2副



    8

    Z向滚珠线规

    55

    台湾上银

    2副



    9

    丝杠专用轴承

    3572

    德国FAG

    6组



    10

    丝杠锁紧螺母

    M35*1.5

    台湾盈锡

    6件



    11

    主轴轴承



    日本NSK

    4



    12

    弹性联轴器



    金桥通

    3套



    13

    润滑系统

    单线容积式润滑油泵

    日本河谷

    1套



    14

    气动系统

    三联体3000

    台湾亚德客

    1套



    15

    平衡系统

    液氮平衡杠

    台湾

    1套



    16

    圆盘刀库

    BT50/24T卧式

    台湾冈田

    1套



    17

    数控转台

    TK56630*630回转工作台

    台湾

    1套



    18

    数控系统

    KND2000M

    北京

    1套

    选配

    19

    内防护

    630卧加专用

    海东钣金

    1套



    20

    外防护

    630卧加专用

    冠维钣金

    1套



    21

    电器

    断路器及继电器

    施耐德

    1套
