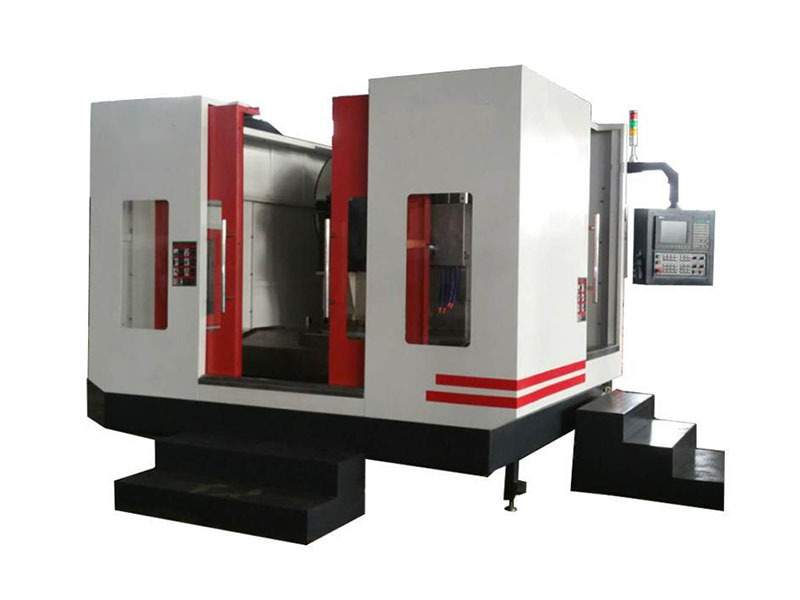

HMC400L卧式加工中心


气动系统装有三点组合,压力开关、电磁阀等,实现气动换刀,主轴吹气,压力6-8kg/cm2,流量220L/min,外接气枪,可对工作区域进行清洁。

关键字:

HMC400L卧式加工中心

电话

电话:13793702928

  • 规格
  • 特点
  • 附件
    • 商品名称: HMC400L卧式加工中心

    一.主要技术参数

    1.移动行程

    左右行程(X)mm

    650

    前后行程(Z)mm

    400

    上下行程(Y)mm

    500

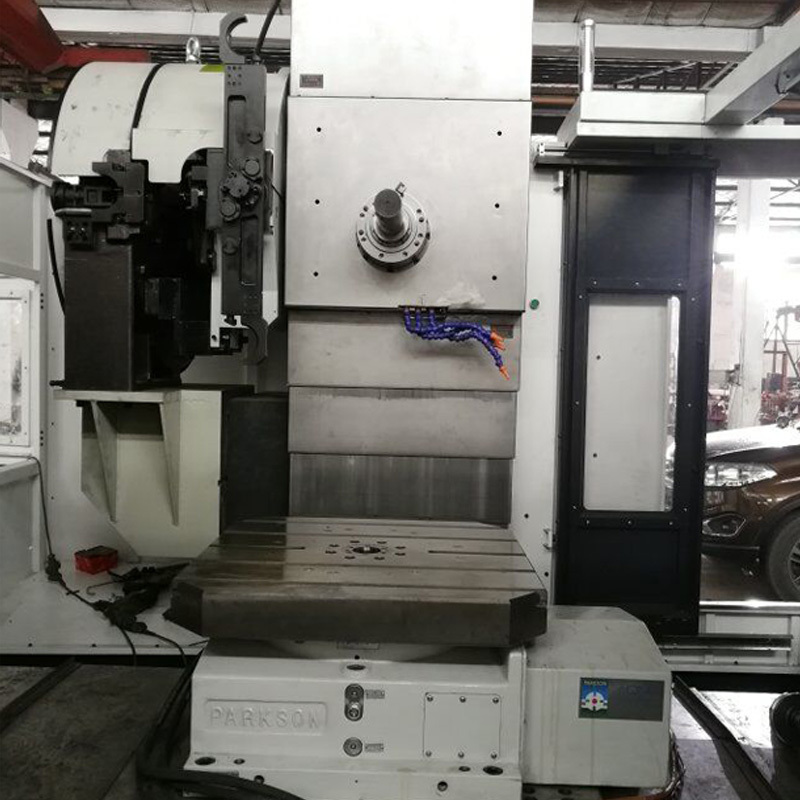

    2.工作台规格

    工作台台面尺寸mm

    315

    工作台承重Kg

    350

    5.主轴锥孔(型号/套筒直径mm)

    BT40/Φ120

    备注:

    台湾丹铨产高速同步齿型带驱动主轴,主轴转速高达8000rpm配合整体加强型特殊设计的床身结构,特别适合于高强度、高效率、优质表面光洁度的特殊加工要求。

    6.主轴Spindle转速(RPM  转数/分)



    8000



    7.推荐选用电机参数

    (主电机/Kw,A.X、Y、Z轴/Kw)

    主轴 5.5/7.5Kw;

    X轴10;

    Y轴10;

    Z轴 15;

    A轴7.7;

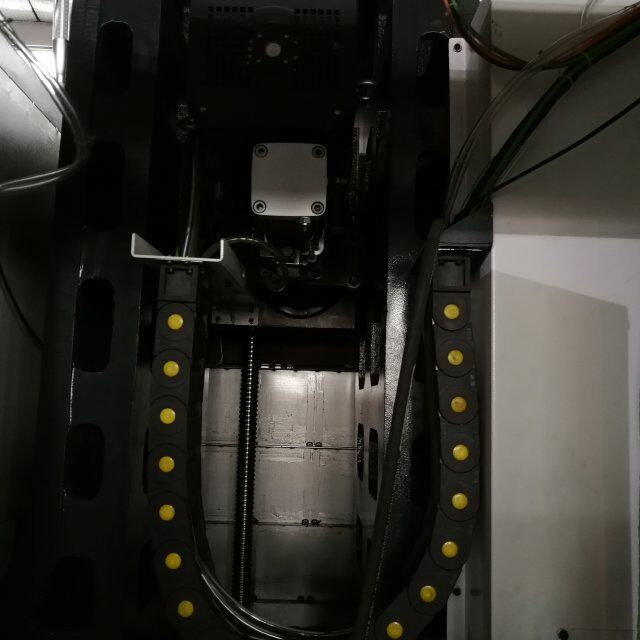

    8.滚珠丝杆

    X Y Z轴滚珠丝杆规格mm

    3210

    三轴采用台湾上银C3级高幅度及精密预拉级之滚珠丝杆

    9.联接(传动)方式

    X.Y.Z.A电机联接方式

    直联(传动)

    主轴Spindle联接方式

    皮带(传动)

    10.进给速度G00、G01(速率)

    G00快速进给mm/min

    Rapid federate

    X轴快速进给mm/min

    20m/min

    Y轴快速进给mm/min

    15m/min

    Z轴快速进给mm/min

    20m/min



    11.最小输入单位mm

    脉冲当量mm

    0.001

    12.机床精度mm

    重复定位精度mm

    ±0.0085

    备注:机床精度检测标准(高标准、高精度)

    ⑴JB/T 8771.2-1998《立式加工中心几何精度检验》

    ⑵JB/T8771.4-1998《加工中心线性定位精度和重复定位精度检验》

    ⑶JB/T8771.7-1998《加工中心精加工试件精度检验》

    ⑷JB/T8801-1998《加工中心技术条件》

    定位精度mm

    ±0.010/300

    13. 气动系统

    气压需求Kg/cm2

    ≥6

    备注:

    气动系统装有三点组合,压力开关、电磁阀等,实现气动换刀,主轴吹气,压力6-8kg/cm2,流量220L/min,外接气枪,可对工作区域进行清洁。

    14.冷却系统

    冷却系统容积L

    300

    备注:

    四川简阳冷却泵,电机功率180W,流量40L/min,

    切削冷却为万向喷头喷射冷却液。

    15.润滑系统

    最大压力kg/cm2

    5

    备注:采用日本河谷自动润滑装置,对各滑动面及滚珠丝杠施行强制润滑;注油时间间隔和注油量可调;润滑箱容积2L。中央集中式三轴轴承及滑道给油润滑。

    16.电控柜冷却系统



    机床 标配





    机床 选配

    17.主轴冷却系统

    风冷

    机床 标配

    主轴风扇

    油冷

    机床 选配

    主轴风扇

    18.电气系统

    国家标准

    备注:符合GB/T5226.1-1996《工业机械电气设备第一部分:通用技术条件》标准;系统具有完善可靠的联锁、安全保护和故障自诊断报警功能;配有RS232标准通讯接口,可用计算机软盘进行程序的储存(根据用户的要求可提供相应的软件);可根据用户要求选择其他的系统;电气柜线路采用国家标准,远远超出各个厂家标准,在苛刻的使用条件下依然拥有其稳定和耐用的特性。

    19.机床电源

    机床电源电压范围V

    交流三相380V±10%  50Hz

    机床用电总功率Kva

    ≤35

    20.机床外观尺寸(机床防护系统)mm

    m

    机床标准颜色:上白下灰

    备注:

    机床防护装置安全、齐全、可靠;符合GB15760-1995《金属切削机床安全防护通用技术备件》;机床噪声:符合国家标准〈75db

    21.机械重量Kg

    毛重Kg

    4.5

    22.正常使用条件

    环境温度℃

    0—40

    湿度%

    ≤85

    二、主要配置清单

    序号

    名称

    型号或图号

    产地

    数量

    备注

    1

    主轴单元

    BT40(套筒φ120)皮带式

     台湾丹铨

    1套



    2

    增压打刀缸

    4000

    台湾丹铨

    1套



    3

    X向滚珠丝杠副

    3210

    江苏启尖

    1套



    4

    Y向滚珠丝杠副

    3210

    江苏启尖

    1副



    5

    Z向滚珠丝杠副

    3210

    江苏启尖

    1副



    6

    丝杠专用轴承



    台湾上银

    6组



    7

    丝杠锁紧螺母

    M24*1.5

    台湾盈锡

    6件



    8

    主轴轴承



    日本NSK

    4



    9

    弹性联轴器



    金桥通

    3套



    10

    润滑系统

    单线容积式润滑油泵

    河谷

    1套



    11

    气动系统

    三联体3000

    台湾卓良

    1套



    12

    平衡系统

    液氮平衡杠

    国产

    1套



    13

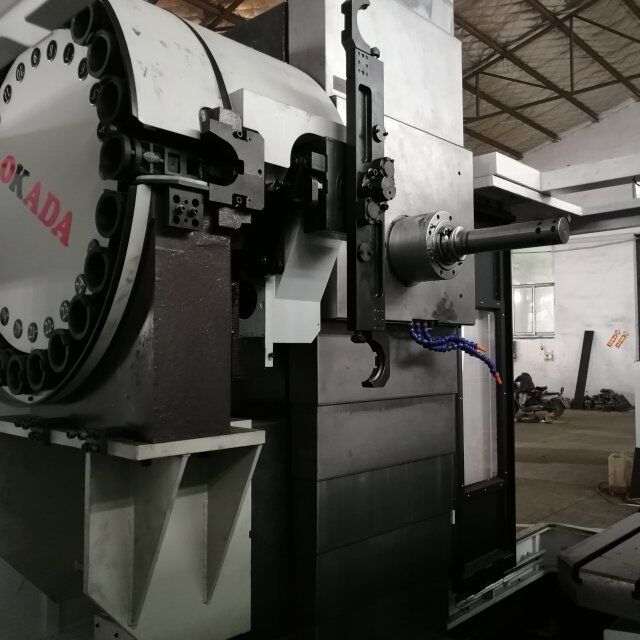

    圆盘刀库

    BT40/20T卧式

    台湾冈田

    1套



    14

    数控转台

    TK13315

    烟台





    15

    数控系统

    北京KND1000

    北京

    1套



    16

    内防护

    卧加专用

    六鼎钣金

    1套



    17

    外防护

    卧加专用

    冠维钣金

    1套



    18

    滚珠线轨

    35

    台湾上银

    6套
