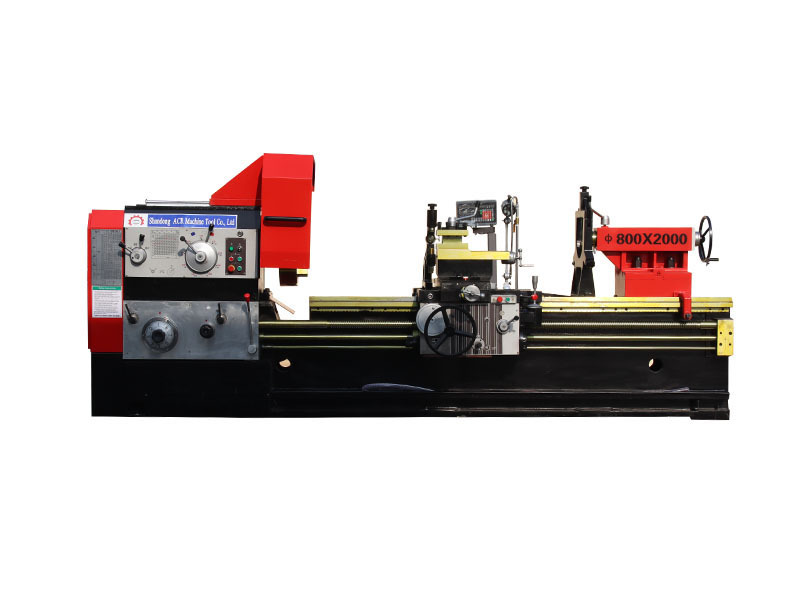

CW6163/5000卧式重型普通车床

普通车床能承担各种车削工作，除车削内外圆柱面，端面及其它旋转面，车削各种常用公制、英制、模数、径节螺纹，还能进行钻孔、绞孔和拉油槽等。

类别:

CW系列普通车床

关键字:

CW6163/5000卧式重型普通车床

邮箱：acrcnc@acrtool.com

电话：13793702928

立即咨询

规格
特点
附件

商品名称: CW6163/5000卧式重型普通车床

1.机床概要

普通车床能承担各种车削工作，除车削内外圆柱面，端面及其它旋转面，车削各种常用公制、英制、模数、径节螺纹，还能进行钻孔、绞孔和拉油槽等。所加工零件的精度，其圆度误差≤0.01mm，圆柱度在200mm测量长度上误差≤0.02mm，并能获得较好的表面粗糙度。同时还有公制或英制进给传动系统、手动刹车和脚踏刹车等较齐全的特殊配置供用户选择。

CW系列普通卧式车床适用于车削内外圆柱面，圆锥面及其它旋转面，车削各种公制、英制、模数和径节螺纹，并能进行钻孔和拉油槽等工作，是通用性非常强的卧式车床，广泛适用于各种轴类和盘类零件的批量加工。

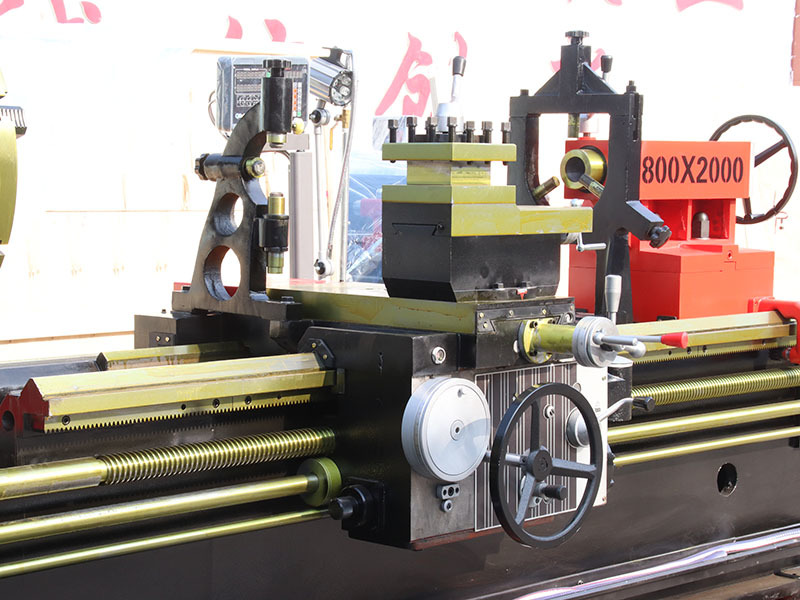

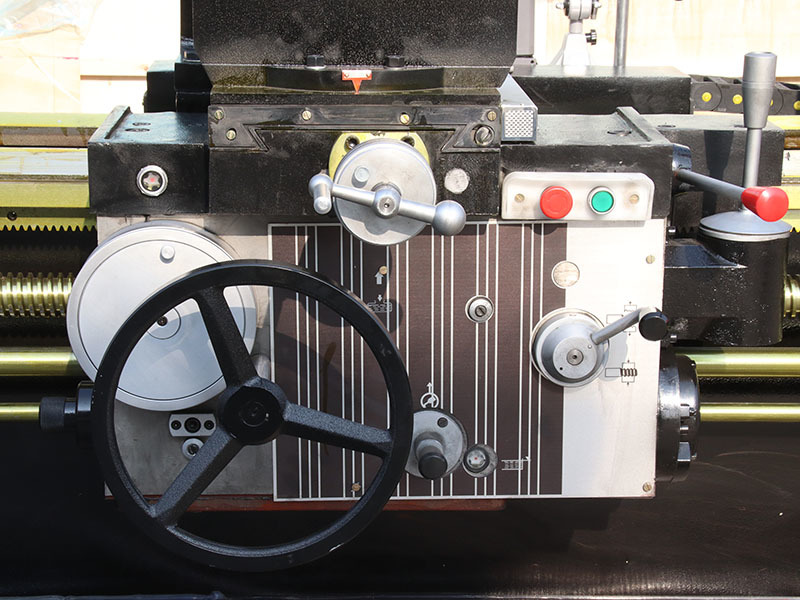

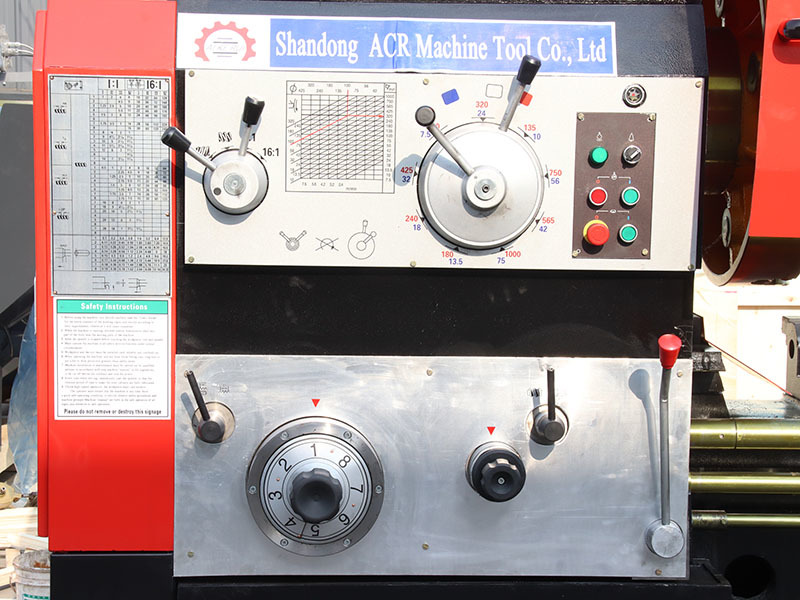

机床操作灵便集中，溜板设有快移机构。采用单手柄形象化操作，宜人性好。

机床结构刚度与传动刚度均高于一般车床，功率利用率高，适于强力切削。

机床出厂前严格按照检验程序对机床进行检验，并做强力切削试验，保证机床具有良好的的精度稳定性和加工的可靠性。

二.机床的主要技术规格及参数

项目		单位	规格	备注
床身上最大回转直径		mm	f630
最大工件长度		mm	5000
滑板上最大回转直径		mm	f350
床身导轨宽度		mm	550
床身淬火硬度		mm	HRC50
主轴端部型式及代号		·	A2-15
主轴前端孔锥度		·	1:20；公制120
主轴通孔直径		mm	f102
主轴转速范围		r/min	6～800
主轴转速级数		·	18级
主电机功率		kw	11
纵横向进给级数		级	72
纵向进给范围		mm/r	0.1-1.52 1.6-24
横向进量		mm/r	1：2
拖板快移速度		m/min	4
丝杠螺距		·	12
公制螺纹的范围		mm	1～240
公制螺纹有效种数		kinds	50
英制螺纹有效种数		kinds	27
英制螺纹的范围		t/inch	1-28
模数螺纹的种数		kinds	53
模数螺纹的范围		mm	0.5-120
径节螺纹有效种数		kinds	24
径节螺纹有效范围		t/inch	1-28
中心架的回转角度		mm	正负90
下刀架最大横向行程		mm	420
上刀架的最大行程		mm	200
尾座套筒行程		mm	250
尾座套筒锥度		morse	6
尾座的横向移动量		mm	±20
机床重量		kg	约6500
机床外型（长×宽×高）		mm	5670×1320×1490
冷却方式		·	外冷却
总电源	电压	V	AC380
	电压波动范围	·	－10～＋10%
	频率	Hz	50±2
	总电源容量	KVA	约16
